Отличие амперметра от вольтметра

Амперметр и вольтметр – это специальное оборудование, которое предназначено для проведения измерительных действий. С помощью данных приборов получают различные параметры, характеризующие электрический ток.

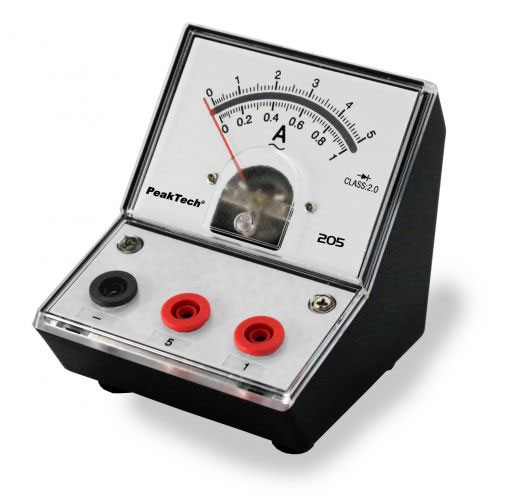

Амперметр переменного тока

По названиям данных приборов можно судить о том, для каких измерений они предназначены. Амперметр происходит от слова «ампер». Ампером называют единицу измерения силы электрического тока. Поэтому амперметр измеряет силу тока в электрической цепи. Вольтом называется единица измерения электродвижущей силы и напряжения в электрической цепи. Естественно, что с помощью вольтметра можно получить показания напряжения электрического тока.

Конструкция амперметра похожа на конструкцию вольтметра. Принцип работы данных приборов основан на взаимодействии электрического и магнитного поля, благодаря чему стрелочка показывает различные показания при изменении силы тока или при изменении напряжения в цепи.

Однако данные приборы делают измерения различных характеристик электрического тока. Поэтому они принципиально отличаются друг от друга. Измеряя силу электрического тока, амперметр должен при этом иметь минимальное сопротивление. Потому что сильное сопротивление меняет силу тока в цепи, и измерительный прибор, в таком случае, может показать искаженные данные. Теоретически амперметр должен иметь сопротивление равное нулю. Практически такого не может быть. Поэтому они отличаются своей чувствительностью. Существуют приборы с различными масштабами (на шкале указывают или амперы, или килоамперы, или миллиамперы), например, как амперметры на www.ru.all.biz.

вольтметр цифровой

В вольтметрах все устроено в по обратному принципу. Здесь применяют принцип снижения силы тока для того, чтобы напряжение оставалось стабильным. Вольтметр измеряет показатель этого напряжения. Теоретически для наиболее точных показаний, нужно создать условия, при которых сопротивление вольтметра будет максимальны (стремиться к бесконечности). Но на практике это не так. От того насколько высокий показатель сопротивления зависит точность измерений напряжения.

В связи с разными задачами и конструкцией эти измерительные приборы (амперметр и вольтметр) должны подключаться к цепи электрического тока разными способами. Последовательное подключение прибора амперметра нужно, чтобы получить показания силы тока. А для получения показателя напряжения вольтметр подключают исключительно по принципу параллельного подключения к измеряемому участку. Итак, чтобы снять показатели, характеризующие электрический ток, нужно подключить амперметр последовательным соединением. Это будут показатели силы тока. Для снятия правильных показаний вольтметром, его подключают параллельным соединением. Так узнают напряжение электрического тока.

Амперметр никогда не подключают к источнику питания напрямую, к выводам электрического тока. Так можно делать только с вольтметром. Амперметр может сломаться по причине короткого замыкания.
